Электромагнитные счетчики жидкости Flomag3000 (далее
– счетчики Flomag3000) предназначены для:
• измерения объёма проходящей через первичный преобразователь
электропроводящей, невзрывоопасной жидкости: нарастающим итогом и за
установленный промежуток времени, в двух направлениях потока, а также разницы объёмов, прошедших в прямом и обратном направлениях.
• преобразования величины расхода жидкости в выходные электрические
сигналы: частотный, импульсный, токовый (0-5 мА, 0-10 мА, 0-20 мА, 4-20 мА) и интерфейсный (RS232, RS485 (MODBUS), M-BUS, токовая петля 0/20 мА).
В качестве измеряемой жидкости может быть, например, питьевая,
теплофикационная или сточная вода, пиво, соки, технические кислоты,
щелочи или рассолы, растворы различных веществ, в том числе пульпы с
мелкодисперсными неферромагнитными частицами и другие жидкости.
Счетчики имеют Сертификат уполномоченной Европейской Комиссией лаборатории,
осуществляющей первичную поверку приборов, а так же Сертификат соответствия и маркировку
знаком СЕ (фр. Conformite Europeenne - европейское соответствие).
В комплект счетчика входят:

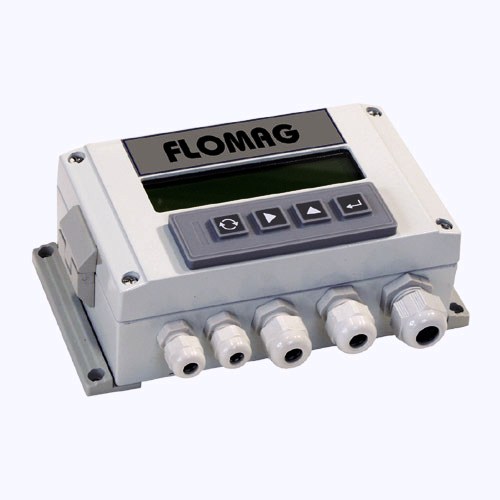

• измерительно-вычислительный блок (далее – вычислительный
блок);
• первичный измерительный преобразователь (далее –
преобразователь).

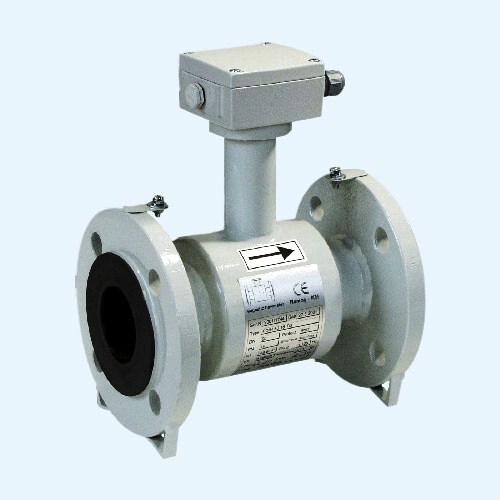

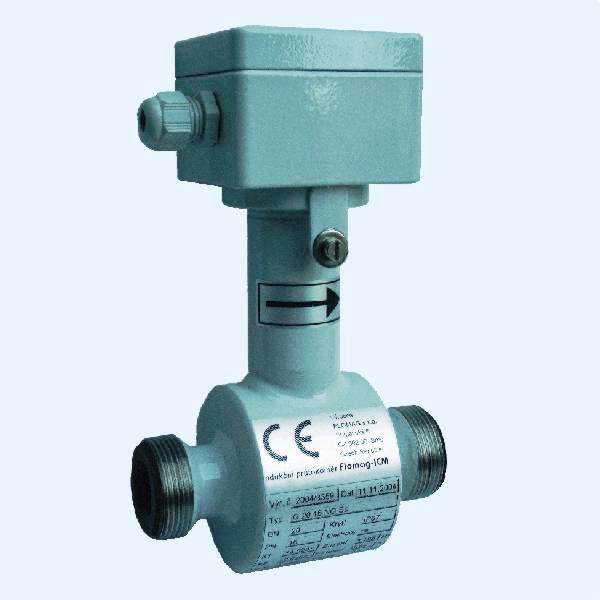

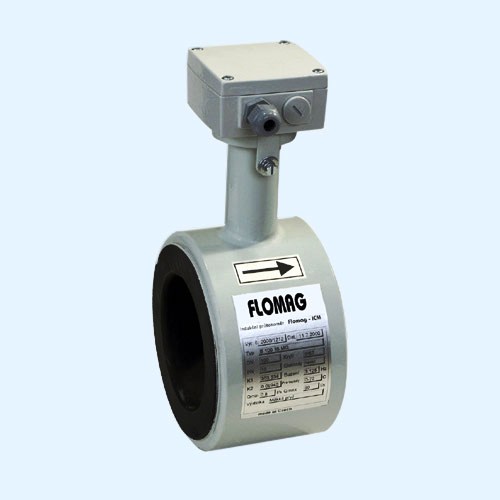

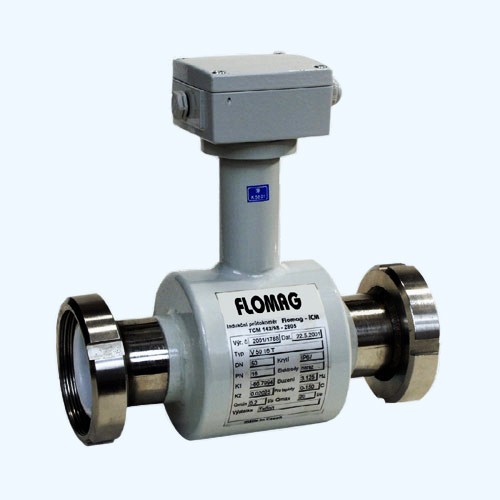

Счетчики Flomag3000 изготавливаются как в компактной версии (вычислительный блок установлен непосредственно на преобразователе, фото 1.), так и в раздельной версии (вычислительный блок устанавливается отдельно от преобразователя , см. фото 2 - 6.). Преобразователи изготавливаются в исполнениях: безфланцевом (Ду от 10 до 150 мм, см. фото 2.), фланцевом (Ду от 15 до 1200 мм, см. фото 3.), санитарном (Ду от 15 до 150 мм, см. фото 4.) и резьбовом (Ду от 15 до 80 мм, см. фото 5.).
Преобразователи адаптируются к воздействию химически- и
абразивоагрессивных сред путем: выбора материала электродов
(AISI 316L, Hastelloy C22, платина, титан или
другой в соответствии с заказом) и выбора материала внутренней футеровки трубы преобразователя (твёрдая резина, мягкая резина, специальная резина. фторопласт .
NB! Имеется модификация преобразователя для установки на пластиковые трубопроводы и трубопроводы с внутренней,
электроизолирующей футеровкой, например, гуммированные и/или
покрытые поликарбамидными составами.
Функциональные возможности, определяющие эффективность
применения счетчиков Flomag3000:
• возможность измерения одним прибором расхода и объёма жидкости в
двух направлениях потока жидкости, а также разницы объёмов жидкости, прошедших в прямом и обратном направлениях.
• широчайший ряд выбора диаметров условного прохода преобразователей расхода.
• малое энергопотребление.
• высочайшая степень зашиты от влаги (допускает работу в периодически затопляемых водой объектах: колодцах, термокамерах и т.п.).
• возможность питания напряжением как переменного, так и постоянного тока, что позволяет использовать прибор, например, на борту транспортных средств.
• высокая точность.
• наличие функции "дозирование".
• наличие релейного выхода (Umax = 250 B, переменного тока; Imax = 1 A).
• возможность сопряжения с каналами связи по стандартным
интерфейсам.
• позволяет проводить самоочистку электродов переменным током.
• позволяет изменять время усреднения показаний на индикаторе.
• допускает перекомплектацию прибора без необходимости его дополнительной калибровки на проливном стенде.
• прибор имеет Сертификат уполномоченной Европейской Комиссией лаборатории, осуществляющей первичную поверку и маркирован знаком СЕ (фр. Conformite Europeenne - европейское соответствие).
• наличие самодиагностики (при обнаружении ошибок в работе самого
счетчика или нештатных ситуаций в работе контролируемой им системы,
счетчик фиксирует наличие того или иного сбоя (в виде кода) и его
продолжительность).
Счетчики отображают на индикаторе:
• расход жидкости в % от наибольшего значения расхода, в
м3/ч, в л/с
• объем протекающей жидкости в м3,(л) нарастающим итогом
• объем протекающей жидкости в м3,(л) за установленный
промежуток времени
• значение наибольшего расхода жидкости, на которое настроен данный
счетчик в м3/ч
