ВЫКЛЮЧАТЕЛИ КОНЕЧНЫЕ БЕСКОНТАКТНЫЕ
КВД-3, КВД-6
ТУ 25.02-310840-76
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение Выключатели конечные
бесконтактные КВД-3 и КВД-6 (в дальнейшем -
выключатели) предназначены для коммутации электрических цепей управления и сигнализации.
|
Устройство и принцип работы

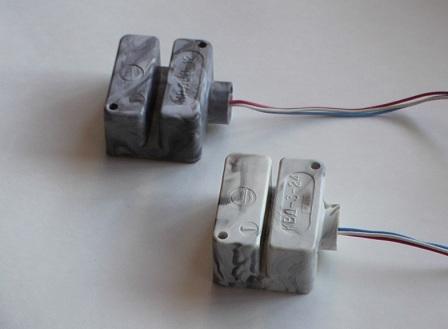

Конструктивно выключатели выполнены в виде коробки из пластмассы и
герметизированы компаундом холодного отвердения..
Корпус имеет рабочий зазор шириной 3 или 6 мм, глубиной 20 мм. Зона
срабатывания отмечена стрелкой на корпусе.
Для подключения выключателей к источнику питания и подключения к нему
нагрузки из корпуса выведены три разноцветных провода длиной 0,5 м.
На корпусе имеется трубная резьба 3/8" для подсоединения металлорукава
РЗ-АЛ-Х8, Р4 АМЦ-М-АМг-5 4,7 или
Р4 АМЦ-М-Х-АМг-6 6,3.
Крепление выключателя на оборудовании предусмотрено
двумя винтами М4.
Принципиальная схема выключателя состоят из генератора и транзисторного
усилителя. При введении в рабочий зазор между катушками базовой и коллекторной обмоток металлической пластины
происходит уменьшение коэффициента обратной связи генератора, вызывающее
срыв генерации. При этом нормально замкнутый выходной транзистор усилителя
открывается, что вызывает срабатывание электромеханического реле
или счетчика, подключенных в цепь коллектора выходного транзистора.
Сопротивление нагрузки включаются между выходом и отрицательным
полюсом источника питания.
Для защиты выходного транзистора усилителя от экстратоков размыкания
нагрузочного электромеханического реле, обмотка последнего должна быть
зашунтирована диодом. |
Основные
технические характеристики:
| Тип датчика |
КВД-3
|
КВД-6
|
| 1. Ширина рабочего зазора
, мм |
3,0
|
6,0
|
| 2. Напряжение питания
постоянного тока, В |
от 10,2 до 13,2 для КВД-3-12
или
от 20,4 до 26,4 для КВД-3-24
|
от 10,2 до 13,2 для КВД-6-12
или
от 20,4 до 26,4 для КВД-6-24
|
| 3. Максимальный ток нагрузки,
мА |
55
|
55
|
| 4. Диапазон рабочих температур,
оС |
от - 30 до + 50
|
от - 30 до + 50
|
| 5. Максимальное остаточное
напряжение при токе нагрузки 55 мА, В |
3,5
|
3,5
|
| 6. Максимальная частота
срабатывания не менее, Гц |
определяется
частотой
срабатывания
нагрузочного реле |
определяется
частотой
срабатывания
нагрузочного реле |
| 7. Максимальный разброс
положения т очки срабатывания, мм |
0,15
|
0,2
|
| 8. Максимальное смещение
положения точки срабатывания при изменении температуры на каждые 10 оС,
мм |
0,5
|
0,5
|
| 9. Минимальные размеры
воздействующего элемента (алюминиевой пластины), мм |
12 x 20 x 0,5
|
16 x 20 x 0,5
|
| 10. Масса не более, кг |
0,11
|
0,11
|
11. Габаритные
размеры, мм :
|
53 х 56 х 28
|
53 х 56 х 28
|
| 12. Степень защиты по
ГОСТ 14254-80 |
IP65
|
IP65
|
| 13.Группа исполнения
по ГОСТ 12997-84 |
N3
|
N3
|
|
