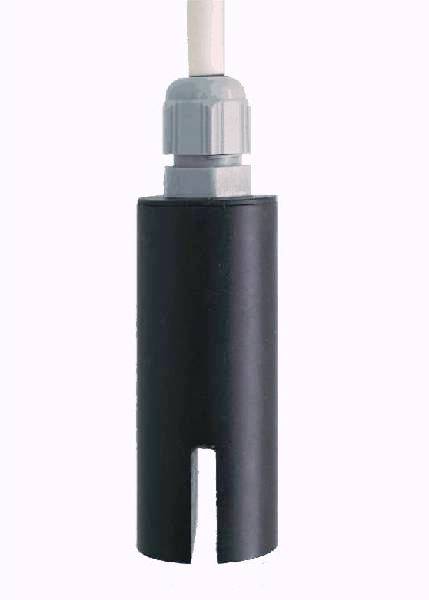

Ультразвуковой переключатель уровня жидкости
ULS01
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
Назначение и преимущества Ультразвуковой переключатель уровня жидкости
ULS01 предназначен
для контроля уровня жидкости в резервуарах и каналах и аварийной сигнализации для управления клапанами, насосами и т.д. Преимуществами использования данного типа оборудования являются: легкость его установки на оборудовании, отсутствие движущихся частей, независимость от типа и свойств контролируемой жидкости (её вязкости, электропроводности, химического состава, гомогенности и т.п.), электрическая изолированность от жидкости, постоянный гистерезис положения точки срабатывания.
Устройство и принцип
работы Принцип работы переключателя основан на различном времени прохождения ультразвукового сигнала между двумя пьезоэлементами в воздухе и в жидкости. Когда щель переключателя заполнена воздухом, сигнала на выходе переключателя нет (выходной контакт разомкнут). Акустический контакт между пьезоэлементами появляется когда жидкость (любая) заполняет примерно 50% объёма щели. Тогда же активируется и выход переключателя (выходной контакт замкнут).
Установка Датчик переключателя уровня крепится внутри ёмкости на требуемом уровне его срабатывания. (Может даже просто висеть на своём собственном кабеле).

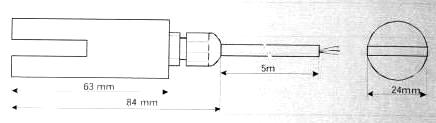

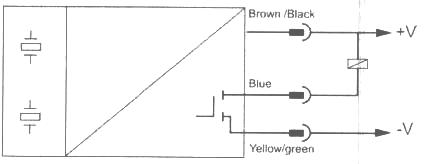

Габаритные и установочные размеры переключателя показаны на Рис.1. Электрическая схема подключения приведена на Рис. 2.
|
| 1. |
| 2. |
|
Краткая техническая характеристика
| Напряжение питания постоянного тока
|
в диапазоне от 10 до 24 В |
| Потребляемая мощность |
не более 100 мВА |
| Степень защиты от пыли и влаги |
IP68 |
| Максимальная рабочая температура окружающей среды
|
60 оС |
| Максимальный выходной ток |
0,1 А при 36 В постоянного тока |
| Гистерезис точки срабатывания |
2 мм |
|
