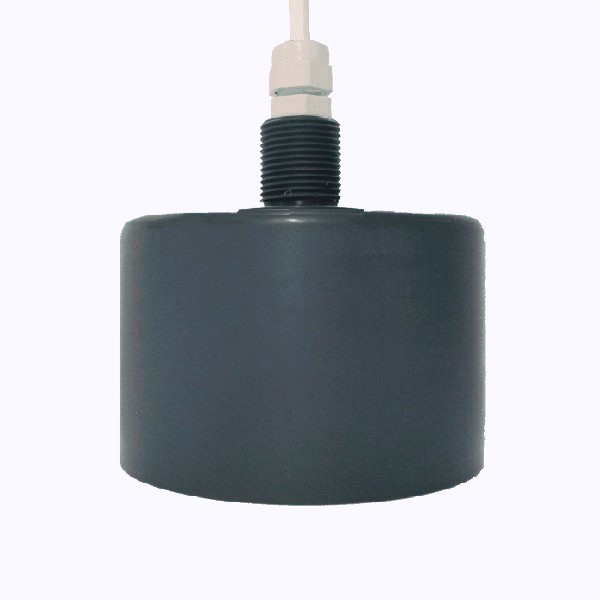

Ультразвуковой датчик уровня жидкости
ULS10
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
Назначение и преимущества Ультразвуковой датчик уровня жидкости
ULS10 предназначен
для измерения уровня жидкости в закрытых и открытых резервуарах и каналах и выдачи информации о положении уровня жидкости на индикатор или компьютер. Он может быть использован для работы в различных химических и общепромышленных измерениях, включая пищевую промышленность.
Устройство и принцип
работы ULS10 осуществляет бесконтактное измерение уровня жидкости. Датчик генерирует ультразвуковые импульсы и принимает сигналы, отражённые от поверхности жидкости. Время между выбросом импульса и его возвращением к датчику пропорционально расстоянию между жидкостью и поверхностью датчика. Глубина залегания уровня жидкости относительно поверхности датчика рассчитывается микропроцессором автоматически, после установки, так называемого "опорного уровня" - Lo. Lo это расстояние между датчиком и точкой, соответствующей базовому (нулевому) уровню жидкости в резервуаре, в котором установлен датчик. Кроме того, датчик имеет автоматическую температурную компенсацию, что позволяет ему отслеживать динамику системы.
Информация о положении измеряемого уровня жидкости передаётся в виде токового сигнала и через последовательный интерфейс RS485.
Установка Датчик уровня крепится над измеряемой жидкостью так, чтобы его чувствительная поверхность была параллельна поверхности жидкости. Датчик может быть установлен в верхней части бака, резервуара или открытого канала.
Схема установки датчика показана на Рис.1.
Габаритные и установочные размеры датчика показаны на Рис.2.
|
| 1. |
|
2. |
|

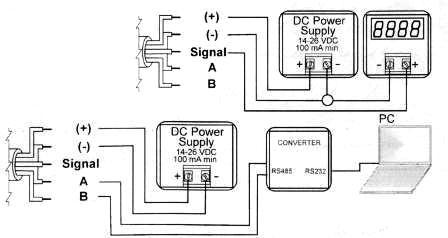

Электрические схемы подключения Ультразвуковой датчик уровня жидкости
ULS10 подключают к индикатору или компьютеру в соответствии со схемами, приведёнными на Рис. 3.
Источники питания должны быть 14 - 26 В постоянного тока и иметь выходной ток не менее 100 мА. Интегральная защита от чрезмерного напряжения 30 В.
Для настройки рабочих параметров и контроля функционирования датчики могут быть подключены к компьютеру через конвертер RS485/RS232.
| 3. |
|
Функциональное описание Для нормального функционирования датчика необходимо установить (запрограммировать) следующие параметры:
- Lo
- расстояние между датчиком и точкой, соответствующей базовому (нулевому) уровню жидкости в резервуаре, в котором установлен датчик. Устанавливается в пределах от 0 до 7000 мм
- Lmin
- минимальное расстояние между датчиком и поверхностью жидкости. Устанавливается в пределах от 300 до 7000 мм
- Lmax
- максимальное рабочее расстояние между датчиком и поверхностью жидкости.
- dL
- максимально допустимое изменение уровня между двумя измерениями (max. = 50 мм).
Gain
максимально допустимое усиление эхо сигнала (max. = 90 dB).
Hmin
уровень жидкости, соответствующий 0 или 4 мА выходного тока.
Hmax
уровень жидкости, соответствующий 20 или 24 мА выходного тока.
integration time
время интегрирования показаний прибора.
No echo
период времени по истечению которого текущий выходной сигнал сбрасывается в "ноль", если не получен эхо-сигнал.
В процессе измерения реализуются следующие процессы:
- генерируется ультразвуковой импульс, определяется и оценивается полученное эхо, регулируется усиление, измеряется температура воздуха, рассчитывается скорость ультразвукового сигнала и пройденное им расстояние, фиксируется уровень и рассчитывается значение тока на выходе датчика.
- измерения проверяются на предельных условиях Lmax, dL и Gain.
- выходной ток датчика может быть выбран на месте его установки из трёх возможных диапазонов: 0 ÷ 20 мА; 4 ÷ 20 мА и 0 ÷ 24 мА.
- вся измеряемая и вычисляемая информация доступна в асинхронном режиме через последовательный интерфейс RS485 (расстояние, усиление, значение тока на выходе и т.д.).
- с помощью последовательного интерфейса устанавливаются все предельные параметры и проверяются оперативные данные.
- возможно, так же, записать в память датчика собственную текстовую информацию объёмом до 64 символов.
|
Краткая техническая характеристика
| Напряжение питания постоянного тока
|
в диапазоне от 14 до 26 В |
| Потребляемый ток |
не более 100 мА |
| Степень защиты от пыли и влаги |
IP68 |
| Диапазон рабочих температур окружающей среды
|
- 20 ÷ + 60 оС |
| Диапазон рабочей относительной влажности окружающей среды
|
5 ÷ 95 % |
| Диапазон дальностей действия |
от 0,3 до 6,0 м |
| Разрешающая способность
|
1 мм |
| Точность
|
± 1 % от измеренного расстояния |
| Температурный коэффициент
|
± 0,03 %/оС |
| Рабочая частота
|
70 кГц |
| угол расхождения луча
|
5 о |
| Материал корпуса датчика
|
полиэтилен (PE) или поливинилхлорид (PVC) |
|
