Электромагнитные счетчики жидкости VA2304 (далее
– счетчики) предназначены для:
• измерения объёма проходящей через первичный преобразователь
электропроводящей, невзрывоопасной жидкости: нарастающим итогом и за
установленный промежуток времени.
• преобразования величины расхода жидкости в выходные электрические
сигналы: частотный, импульсный и токовый.
В качестве измеряемой жидкости может быть, например, питьевая,
теплофикационная или сточная вода, пиво, соки, технические кислоты,
щелочи или рассолы, растворы различных веществ, в том числе пульпы с
мелкодисперсными неферромагнитными частицами, и другие жидкости.
Счетчики имеет Сертификат об утверждении типа средств
измерения РФ, Разрешение на применение Федеральной службы по
экологическому, технологическому и атомному надзору и
санитарно-эпидемиологическое Заключение
Государственной
санитарно-эпидемиологической службы РФ.

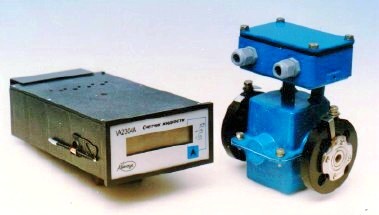

В комплект счетчика входят:
• измерительно-вычислительный блок (далее – вычислительный
блок);
• первичный измерительный преобразователь (далее –
преобразователь).

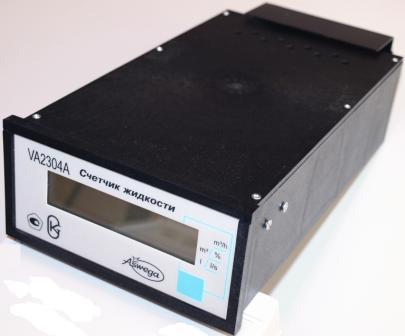

Вычислительные блоки изготавливаются как в щитовом (модификация

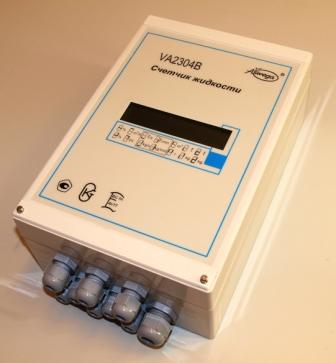

А, фото 1.), так и в настенном (модификация В, см. фото 2.) исполнениях и имеет
порт стандартного последовательного интерфейса RS232 или
RS485.
Преобразователи изготавливаются как фланцевого так и резьбового
подсоединения к трубопроводу.

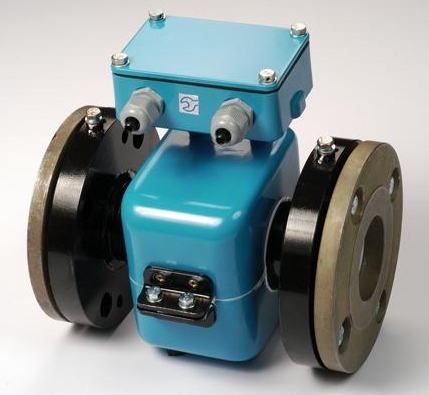

Преобразователи адаптируются к воздействию химически- и
абразивоагрессивных сред путем: выбора материала электродов
(AISI 316L, AISI 904L, Hastelloy C-4, титан, тантал или
другой в соответствии с заказом) и установки защитных
фланцев (см. фото 3.), исключающих фронтальное воздействие потока измеряемой
среды на внутреннее, фторопластовое покрытие трубы преобразователя.
NB! Имеется модификация преобразователя для установки на
пластиковые трубопроводы и трубопроводы с внутренней,
электроизолирующей футеровкой, например, гуммированные и/или
покрытые поликарбамидными составами.
Счетчики отображают на индикаторе:
• расход жидкости в % от наибольшего значения расхода, в
м3/ч, в л/с
• объем протекающей жидкости в м3,(л) нарастающим итогом
• объем протекающей жидкости в м3,(л) за установленный
промежуток времени
• значение наибольшего расхода жидкости, на которое настроен данный
счетчик в м3/ч
