Электромагнитные счетчики жидкости VA2305M
(далее – счетчики) с малым энергопотреблением предназначены для:
• измерения и индикации текущего значения расхода проходящих через
первичный преобразователь электропроводящей, невзрывоопасной жидкости
в двух направлениях потока.
• измерения и индикации объёма проходящей через первичный
преобразователь электропроводящей, невзрывоопасной жидкости
нарастающим итогом в двух направлениях потока.
• преобразования величины расхода жидкости в выходной электрический
импульсный сигнал с заданной ценой импульса.
• индикации информации о направлении потока жидкости, проходящей
через первичный преобразователь.
• индикации информации о: времени нахождения счетчика во включенном
состоянии - То, времени нахождения счетчика в исправном состоянии -
Тn, времени счета нормированного объёма в прямом - Тс, и обратном - Тс
направлениях потока жидкости.
• индикации информации о наличии сбоев в работе счетчика и
контролируемой им технической системы.
• считывания всех вышеперечисленных параметров через стандартный
последовательный интерфейс RS232 или RS485 в зависимости
от заказа.
Счетчики могут применяться как самостоятельные приборы и/или в
составе автоматизированных систем технологического и коммерческого
контроля, например, в системах учета тепловой энергии и теплоносителя
в схемах тепло- и водоснабжения жилых, общественных,
коммунально-бытовых зданий, промышленных предприятий, а также на
источниках теплоснабжения.
Функциональные возможности, определяющие эффективность
применения счетчиков:
• возможность измерения одним прибором расхода и объёма жидкости в
двух направлениях потока жидкости.
• широчайший динамический диапазон измерения.
• малое энергопотребление.
• наличие резервного питания при отключениях сетевого напряжения.
• высокая точность.
• возможность сопряжения с каналами связи по стандартным
интерфейсам.
• наличие самодиагностики (при обнаружении ошибок в работе самого
счетчика или нештатных ситуаций в работе контролируемой им системы,
счетчик фиксирует наличие того или иного сбоя (в виде кода) и его
продолжительность).
• наличие четырёх счетчиков времени наработки.
• наличие подсветки индикатора.
• запатентованная система диагностики протечки электродов и/или
отсутствия жидкости в трубопроводе.
В качестве измеряемой жидкости может быть, например, питьевая,
теплофикационная или сточная вода, пиво, соки, технические кислоты,
щелочи или рассолы, растворы различных веществ, в том числе пульпы с
мелкодисперсными неферромагнитными частицами, и другие жидкости, в том
числе жидкости пищевой промышленности.
Счетчики имеют Сертификат об утверждении типа средств
измерения РФ, Разрешение на применение Федеральной службы по
экологическому, технологическому и атомному надзору и
санитарно-эпидемиологическое Заключение
Государственной
санитарно-эпидемиологической службы РФ.
Конструктивно счетчики имеют компактное исполнение (электронный
блок установлен непосредственно на первичном измерительном

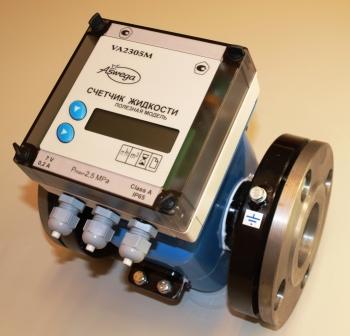

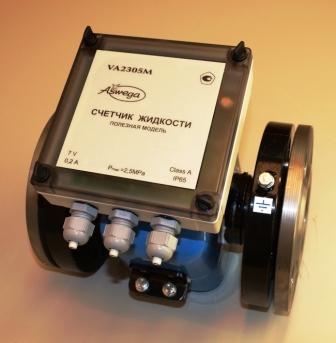

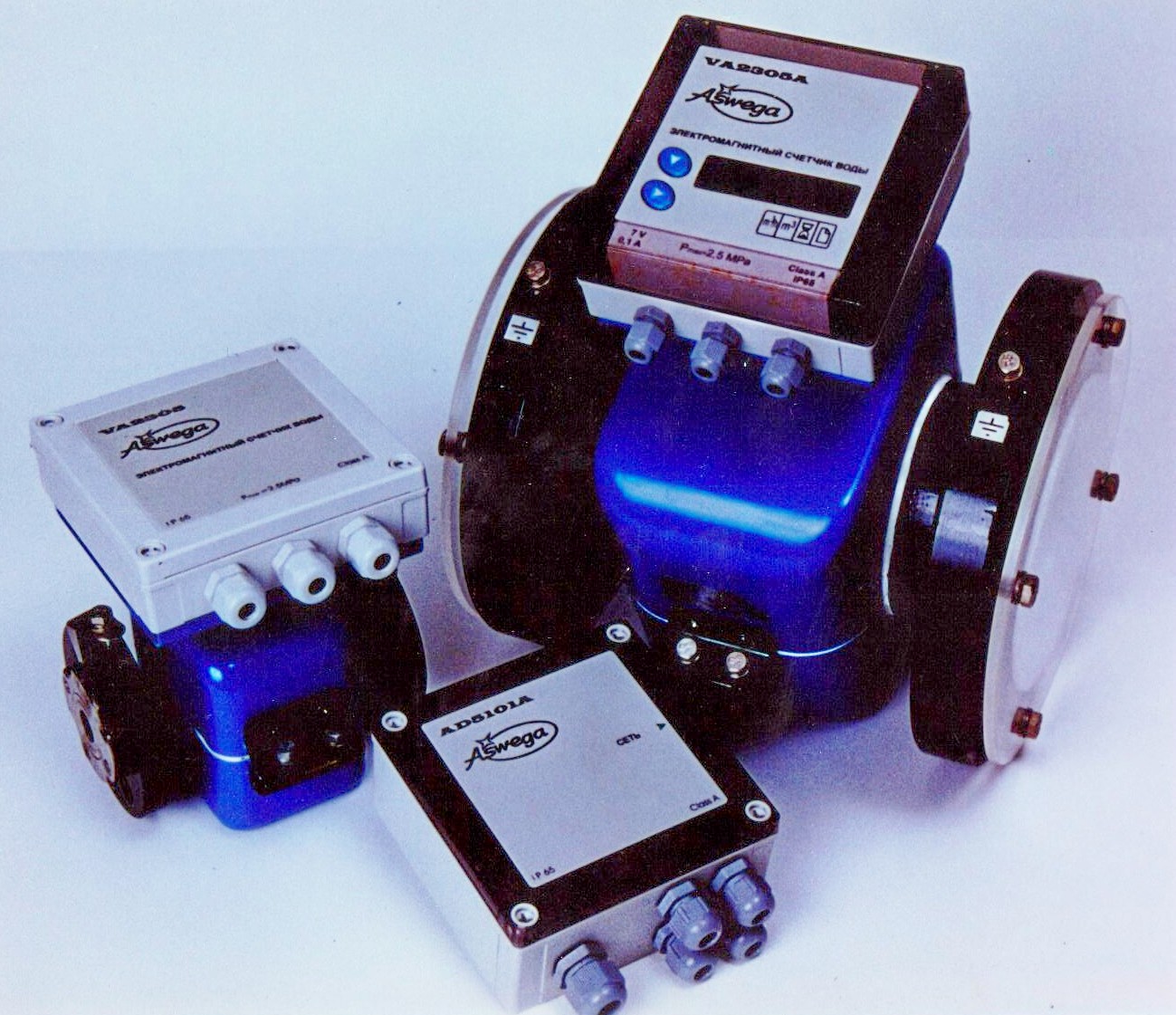

преобразователе ), изготавливаются в двух модификациях: "с индикатором" (Фото 1.) и "без индикатора" (Фото 2.) и могут быть укомплектованы блоком питания AD5101 (Фото 3.) . Один блок питания AD5101 допускает одновременное подключение до четырёх счетчиков. Присоединение счетчиков к трубопроводу фланцевое.
Степень защиты счетчиков от попадания пыли и воды IP65 по
ГОСТ 14254-96.
Счетчики, по заказу потребителя, могут быть адаптированы к
воздействию химически- и абразивоагрессивных сред путем: выбора
материала электродов (AISI 316L, AISI 904L, Hastelloy C-4,
титан, тантал или другой в соответствии с заказом) и
установки защитных фланцев, исключающих фронтальное воздействие
потока измеряемой среды на внутреннее, фторопластовое покрытие трубы
первичного измерительного преобразователя.
