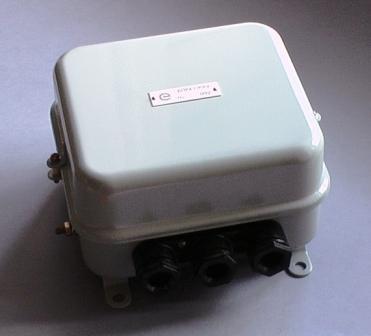

Блок питания релейный
четырёхканальный
БПР4
ТУ 311-4693283.064-91
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение Блок
питания релейный четырёх- канальный БПР4 предназначен
для коммутации электрических цепей управления и сигнализации
при автоматизации различных систем при совместной работе с бесконтактными датчиками, или преобразователями позиционными импульсными,
или преобразователями положения индуктивными щелевыми (в
дальнейшем - преобразователями). |
Устройство и принцип
работы Принципиальная схема блока состоит из трансформатора,
выпрямительного моста, стабилизатора напряжения и четырех электромагнитных
реле РЭН-18, обмотки которых зашунтированы диодами для защиты выходных
каскадов, подключаемых к обмоткам преобразователей, от экстратоков размыкания.
В зависимости от типа преобразователей, применяемых совместно с
блоком, последние имеют три модификации отличия между которыми приведены
в таблице. |
| Модификация
блока |
Напряжение
цепи питания преобразователей, В |
Схема
подключения нагрузки |
Для
совместной работы с преобразователями |
Код
ОКП |
| БПР4-1 |
24 |
К "минусу"
питания |
КВД-25;
БК-А-О; БК-А-5-О; ПИП-8-3; ПИП-8-4; ПИП-16-3; ПИП-16-4
|
42 1898 8163 |
| БПР4-2 |
24 |
К
"плюсу"
питания |
ПИЩ-5-О;
ПИП12-1 |
42 1898 8166 |
| БПР4-3 |
12 |
К
"плюсу"
питания |
ПИЩ-6-1;
ПИЩ-6-3; ПИЩ-6-5
|
42 1898 8170 |
Краткая техническая характеристика
Напряжение питания блока от сети переменного
тока частотой 50 или 60 Гц |
в диапазоне от 187 до 264 В |
| Потребляемая мощность |
не более 11,4 ВА |
| Коммутируемые напряжение и ток при активной нагрузке |
не более 250В и 5А |
Коммутируемые напряжение и ток при реактивной
нагрузке (cos j >0,3) |
не более 250 В и 2,5 А |
Исполнение, используемых в блоке реле РЭН-18, имеет 2 замыкаюших и
2 переключающих контакта |
|
| Масса блока |
не более 3 кг |
| Габаритные размеры блока |
не более 210x210x115 мм |
|
