ПРЕОБРАЗОВАТЕЛЬ ПОЛОЖЕНИЯ
ИНДУКТИВНЫЙ ЩЕЛЕВОЙ
ПИЩ-6-5
ТУ 25-7312.0041-90
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение Преобразователь положения
индуктивный щелевой ПИЩ-6-5 (в дальнейшем - преобразователь)
предназначен для преобразования информации о местонахождении объекта,
перемещающегося относительно чувствительного элемента преобразователя,
в дискретный (бинарный) электрический сигнал, преобразователь выдаёт
сигнал о том, что контролируемый объект занял или покинул положение, определённое
местом установки преобразователя на оборудовании. |
Устройство и принцип работы

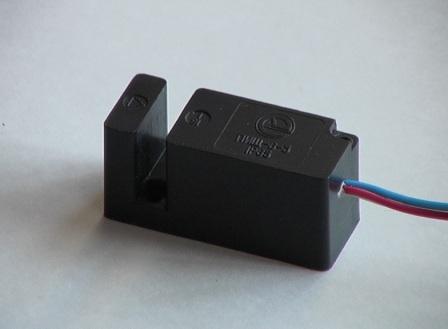

Конструктивно преобразователь выполнен в виде коробки из ударопрочного
полистирола и герметизирован компаундом холодного отвердения. Корпус
имеет щель шириной 6 мм и глубиной 15,5 мм для прохода металлической
пластины. Для присоединения преобразователя к источнику питания и подключения
к нему электромагнитного реле или логического элемента из корпуса выведены
три разноцветных провода длиной 0,65 м. Крепление преобразователя на оборудовании
предусмотрено двумя винтами М2,5.
Принципиальная схема преобразователя состоит из LC-генератра, ток
потребления которого изменяется в зависимости от амплитуды колебаний,
триггера
и выходного ключа. При введении в щель металлической пластины происходит
уменьшение коэффициента обратной связи LC-генератора, вызывающее
уменьшение тока потребления генератора.
Это приводит к перебрасыванию триггера и открыванию
выходного ключа. В результате срабатывает реле или логический элемент,
подключенный
к выходу преобразователя.
Сопротивление нагрузки включаются между выходом и положительным полюсом
источника питания.
Для защиты выходного транзистора усилителя от экстратоков размыкания
нагрузочного электромеханического реле, обмотка последнего должна быть
зашунтирована диодом. |
Основные
технические характеристики:
| Тип преобразователя |
ПИЩ-6-5
|
| 1. Ширина щели чувствительного
элемента, мм |
6,0
|
| 2. Напряжение питания
постоянного тока, В |
от 10,2 до 13,2
|
| 3. Максимальный ток нагрузки,
мА |
150
|
| 4. Диапазон рабочих температур,
оС |
от - 40 до + 70
|
| 5. Максимальное остаточное
напряжение , В |
0,2
|
| 6. Максимальная частота
срабатывания не менее, Гц |
1000 |
| 7. Максимальный разброс
положения точки срабатывания, мм |
0,1
|
| 8. Максимальное смещение
положения точки срабатывания при изменении температуры на каждые 10 оС,
мм |
0,3
|
| 9. Минимальные размеры
воздействующего элемента (алюминиевой пластины), мм |
20 x 12 x 0,5
|
| 10. Масса не более, кг |
0,04
|
| 11. Габаритные
размеры, мм |
48 х 19 х 23
|
| 12. Степень защиты по
ГОСТ 14254-80 |
IP65
|
| 13.Группа исполнения
по ГОСТ 12997-84 |
N3
|
|
