ПРЕОБРАЗОВАТЕЛЬ ПОЛОЖЕНИЯ БЕСКОНТАКТНЫЙ
С ПЛОСКИМ ЧУВСТВИТЕЛЬНЫМ ЭЛЕМЕНТОМ
ДЛЯ ЛИТЕЙНЫХ МАШИН ПИП-12-1
ТУ 25-02(ДЦВ2.328.055)-80
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. + 372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение Преобразователь положения
бесконтактный с плоским чувствительным элементом для литейных машин ПИП-12-1 (в дальнейшем - преобразователь)
предназначен для преобразования информации о положении объекта,
перемещающегося относительно чувствительного элемента преобразователя,
в дискретный (бинарный) электрический сигнал; преобразователь выдаёт
сигнал о том, что контролируемый объект занял или покинул положение, определённое
местом установки преобразователя на оборудовании. |
Устройство и принцип работы

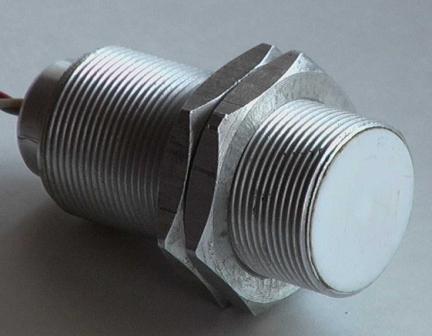

Конструктивно преобразователь представляет собой металлический корпус длиной 60 мм с
наружной резьбой М32 х 1,5 - 8q по всей длине. Преобразователь герметизирован компаундом холодного отвердения.
В корпусе преобразователя имеется резьба 3/8 " для крепления металлорукава. Для
крепления преобразователя предусмотрены две гайки М32 х 1,5 - 7Н.
Для присоединения к источнику питания и подключения
к нему электромагнитного реле или логического элемента из корпуса выведены
три разноцветных провода длиной 0,8 м.
Принципиальная схема преобразователя состоит из LC-генератра, ток потребления которого изменяется в зависимости от амплитуды колебаний, триггера
и выходного ключа. При попадании в чувствительную зону преобразователя металлической пластины происходит
уменьшение коэффициента обратной связи LC-генератора, вызывающее уменьшение тока потребления генератора.
Это приводит к перебрасыванию триггера и открыванию
выходного ключа. В результате срабатывает реле или логический элемент, подключенный
к выходу преобразователя.
Сопротивление нагрузки включаются между выходом и положительным полюсом
источника питания.
Для защиты выходного транзистора усилителя от экстратоков размыкания
нагрузочного электромеханического реле, обмотка последнего должна быть
зашунтирована диодом. |
Основные
технические характеристики:
| Тип преобразователя |
ПИП-12-1
|
| 1. Максимальная дальность действия, мм |
10,0
|
| 2. Напряжение питания
постоянного тока, В |
от 20,4 до 26,4
|
| 3. Максимальный ток нагрузки,
мА |
100
|
| 4. Диапазон рабочих температур,
оС |
от - 10 до + 50
|
| 5. Максимальное остаточное
напряжение , В |
1,0
|
| 6. Максимальная частота
срабатывания не менее, Гц |
250 |
| 7. Максимальное смещение
положения точки срабатывания, мм |
0,2
|
| 8. Максимальное смещение
положения точки срабатывания при изменении температуры на каждые 10 оС,
мм |
1,5
|
| 9. Минимальные размеры
воздействующего элемента (стальной пластины), мм |
40 x 40 x 1
|
| 10. Масса не более, кг |
0,2
|
| 11. Габаритные
размеры, мм |
М32х1,5 х 70
|
| 12. Степень защиты по
ГОСТ 14254-80 |
IP65
|
| 13.Группа исполнения
по ГОСТ 15150-69 |
УХЛ 2
|
|
