Преобразователи позиционные
импульсные
ПИП-8-3
ТУ 25-7312.0034-90
Код ОКП: 42 1893 0413 01
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. +372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение Преобразователи
позиционные импульсные ПИП-8-3
(в дальнейшем - преобразователи) предназначены для преобразования информации
о местонахождении объекта, перемещающегося относительно чувствительного
элемента преобразователя, в дискретный (бинарный) электрический сигнал;
преобразователь выдаёт сигнал о том, что контролируемый объект занял или
покинул положение, определённое местом установки преобразователя на оборудовании. |
Устройство и принцип работы

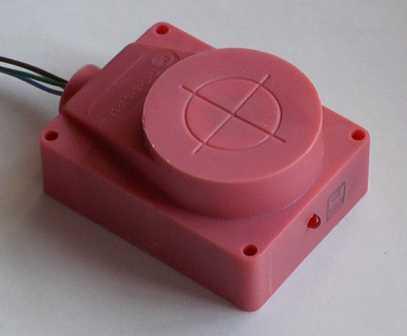

Конструктивно преобразователи выполнены в корпусе из ударопрочного полистирола
и залиты герметизирующим компаундом. Для подключения внешних цепей
имеются четыре вывода. Корпус имеет штуцер с резьбой G3/8-B для
соединения с металлорукавом. Крепление преобразователя на оборудовании
предусмотрено четырьмя винтами М4.
Функционально преобразователи состоят из LC-генератра, детектора, триггера
Шмидта и выходных каскадов в виде эмиттерных повторителей. Принцип работы
основан на изменении добротности LC-контура при приближении к нему металла.
Изменения амплитуды колебаний генератора фиксируются триггером Шмидта,
который управляет состоянием выходных каскадов.
Преобразователи имеют два выхода - прямой и инверсный. Сопротивления
нагрузки включаются между выходами и отрицательным полюсом
источника питания.
Преобразователи имеют встроенную защиту от переполюсовки питания и
светодиодную индикацию состояния. |
Основные
технические характеристики:
| Тип преобразователя |
ПИП-8-3
|
| 1. Номинальная дальность
действия, мм |
8,0
|
| 2. Напряжение питания
постоянного тока, В |
от 18,0 до 30,0
|
| 3. Максимальный ток нагрузки,
мА |
180 |
| 4. Диапазон рабочих температур,
оС |
от - 30 до + 50 |
| 5. Максимальное остаточное
напряжение при токе нагрузки 100 мА, В |
1,5 |
| 6. Максимальная частота
срабатывания не менее, Гц |
250 |
| 7. Максимальный разброс
положения т очки срабатывания, мм |
0,2 |
| 8. Максимальное смещение
положения точки срабатывания при изменении температуры на каждые 10 оС,
мм |
0,3 |
| 9. Минимальные размеры
воздействующего элемента (стальной пластины), мм |
50 x 50 x 1 |
| 10. Масса не более, кг |
0,3 |
| 11. Габаритные
размеры, мм |
95 х 64 х 43 |
| 12. Степень защиты по
ГОСТ 14254-80 |
IP67 |
| 13.Группа исполнения
по ГОСТ 12997-84 |
С4 |
|
