Преобразователи позиционные
импульсные
ПИП-8-4, ПИП-16-4
ТУ 25-7312.0042-91
Код ОКП:
42 1893 8622 06
42 1893 8624 04
|
Заказы направлять:
ТОО "SHIP"
Калевипоя, 3-64
Таллинн, 13625, Эстония
Тел. +372 56 50 20 73
Факс + 372 632 23 64
igor@ship.ee |
| Назначение
Преобразователи позиционные
импульсные ПИП-8-4, ПИП-16-4 (в дальнейшем - преобразователи) предназначены
для преобразования информации о местонахождении объекта, перемещающегося
относительно чувствительного элемента преобразователя, в дискретный (бинарный)
электрический сигнал; преобразователь выдаёт сигнал о том, что контролируемый
объект занял или покинул положение, определённое местом установки преобразователя
на оборудовании. |
Устройство и принцип

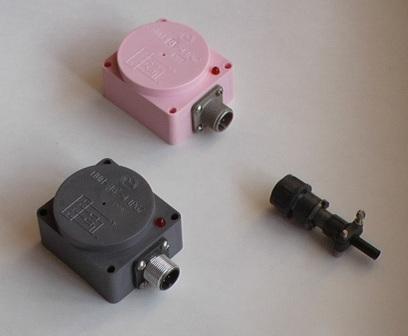

работы Конструктивно преобразователи выполнены в корпусе
из ударопрочного полистирола и залиты герметизирующим компаундом. Для подключения
внешних цепей на корпусе имеется электрический разъём. Ответная часть разъёма
входит в комплект поставки преобразователя.
Функционально преобразователи состоят из LC-генератра, детектора, триггера
Шмидта и выходных каскадов в виде эмиттерных повторителей. Принцип работы
основан на изменении добротности LC-контура при приближении к нему металла.
Изменения амплитуды колебаний генератора фиксируются триггером Шмидта,
который управляет состоянием выходных каскадов.
Преобразователи имеют два выхода - прямой и инверсный. Сопротивления
нагрузки включаются между выходами и отрицательным полюсом
источника питания.
Преобразователи имеют встроенную защиту от переполюсовки питания и
светодиодную индикацию состояния. |
Основные
технические характеристики:
| Тип преобразователя |
ПИП-8-4
|
ПИП-16-4
|
| 1. Номинальная дальность
действия, мм |
8,0
|
16,0
|
| 2. Напряжение питания
постоянного тока, В |
от 18,0 до 30,0
|
от 18,0 до 30,0
|
| 3. Максимальный ток нагрузки,
мА |
180 |
180 |
| 4. Диапазон рабочих температур,
оС |
от - 30 до + 50 |
от - 30 до + 50 |
| 5. Максимальное остаточное
напряжение при токе нагрузки 100 мА, В |
1,5 |
1,5 |
| 6. Максимальная частота
срабатывания не менее, Гц |
300 |
300 |
| 7. Максимальный разброс
положения точки срабатывания, мм |
0,2 |
0,3 |
| 8. Максимальное смещение
положения точки срабатывания при изменении температуры на каждые 10 оС,
мм |
0,3 |
0,6 |
| 9. Минимальные размеры
воздействующего элемента (стальной пластины), мм |
50 x 50 x 1 |
50 x 50 x 1 |
| 10. Масса не более, кг |
0,175 |
0,175 |
| 11. Степень защиты по
ГОСТ 14254-80 |
IP67 |
IP67 |
| 12. Группа исполнения
по ГОСТ 12997-84 |
С4 |
С4 |
| 13. Габаритные размеры, мм |
75,3 x 54 x 34 |
75,3 x 54 x 34 |
|
